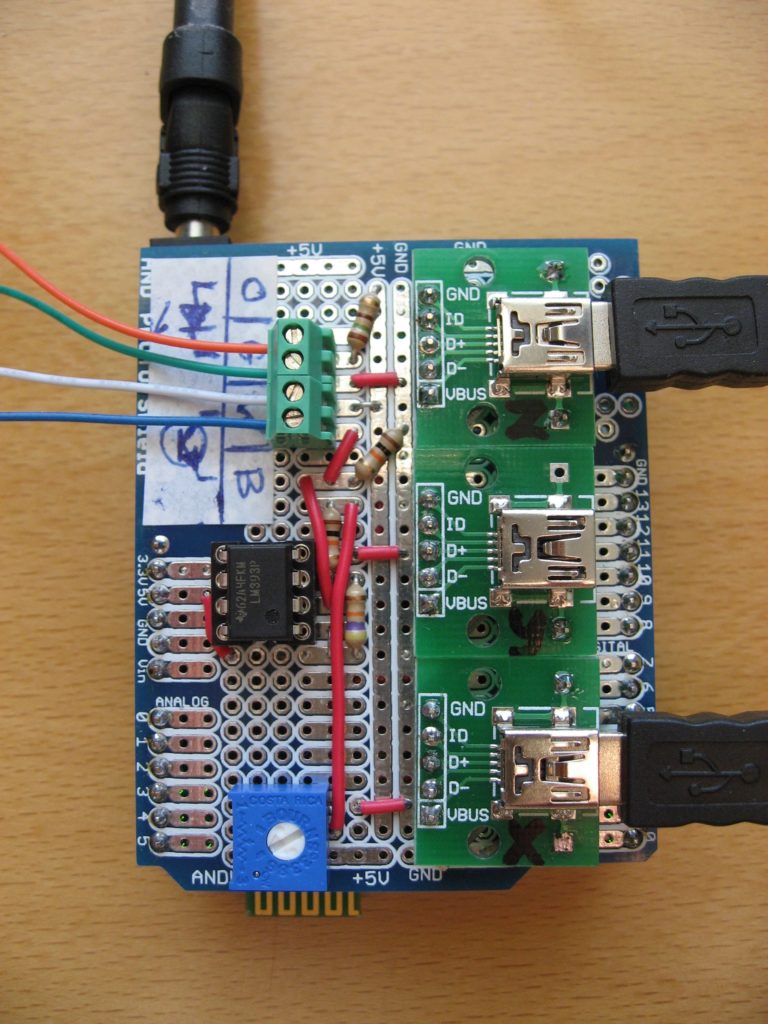

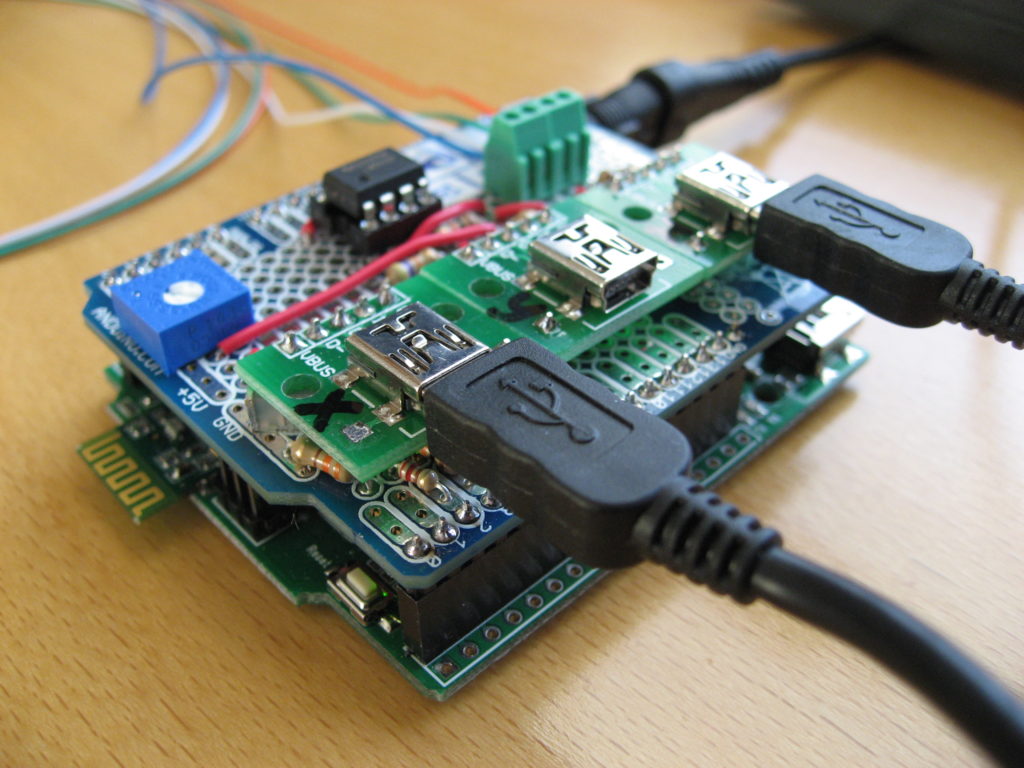

Tänään tuli sitten juotettua kasaan piirit Proto Shieldille. Hyvin osaset mahtuivat mutta hyppylankoja joutui tekemään vähän turhan paljon – kun teen vastaavan kytkennän joskus jyrsimelle niin taidan tehdä piirilevyn…

Seuraavaksi tuleekin sitten mittasauvojen kiinnityksen, suojauksen ja kaapeloinnin toteutus itse sorviin. Lisäksi tarvitaan elektroniikalle kotelo ja tabletille jonkinlainen kääntyvä seinäteline, jotta sitä voi käyttää sekä sorvin että tulevan jyrsimen kanssa.

Pieni tauko tähän projektiin tosin nyt tulee sillä meneillään on ensi talven polttopuiden teko ja haketinprojektikaan ei ole vielä loppuunsaatettu.

Muut elektroniikkakomponentit tulivatkin ElfaDistreleciltä muutamassa päivässä mutta Ebaysta tilatut pienessä piirilevyssä olevat Mini USB liittimet veivätkin sitten muutaman viikon.

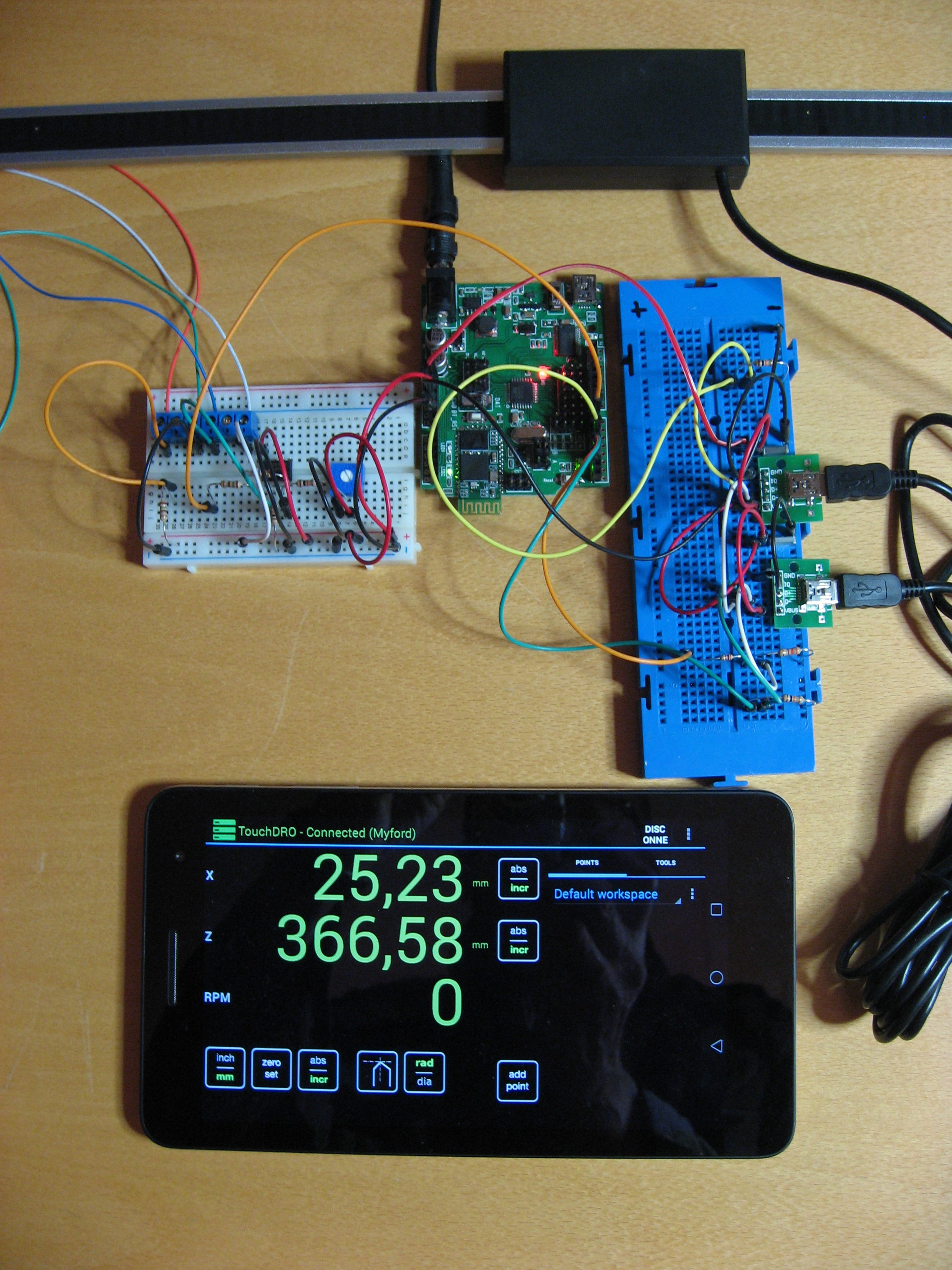

Heti kun kaikki osat olivat saapuneet tein kahdelle koekytkentälevylle piirien koekytkennät. Ihan heti eivät toimineet mutta kun ikänäöllä varustettu koekytkijä oli löytänyt muutamat yhden reijän pieleen liitetyt johtimet niin rakennelma heräsi henkiin…

Vasemmalla karan kierrosnopeuden piiri, keskellä Iteaduino BT, oikealla mittasauvojen piiri ja alla 7″ Android tabletti. TouchDRO ohjelma on ilmainen ja ladattavissa Google Playsta.

Sitten vaan suunnittelemaan kytkentöjen toteutusta Arduino Proto Shieldille…

Tämä projekti sai alkunsa hahmotteluvaiheessa olevan metallijyrsimen mittalaitevaihtoehtojen tutkiskelusta. Vastaan tuli erittäin hyvin suunniteltu ja dokumentoitu Yuriyn TouchDRO projekti. TouchDROssa on useampia toteutusvaihtoehtoja, joista valitsin toteutukseen iGaging mittasauvat, Arduino liityntäelektroniikan ja näytöksi Huawei T1-701w Android tabletin. Mittalaitetoteutuksen kohteena on tässä vaiheessa  jyrsimen sijasta Myford sorvini, johon tulee X ja Z akselin mittaus sekä karan kierrosnopeuden näyttö.

Alkuvaiheessa tämä projekti on etupäässä työhuoneen pöydällä tapahtuvaa elektroniikan suunnittelua, mikrokontrollerin ohjelmointia ja koekytkentöjen tekoa. Lopuksihan toteutus kuitekin päätyy autotalliin, joten päätin että annetaan tämänkin projektin olla Autotallissa tapahtuu otsikon alla.

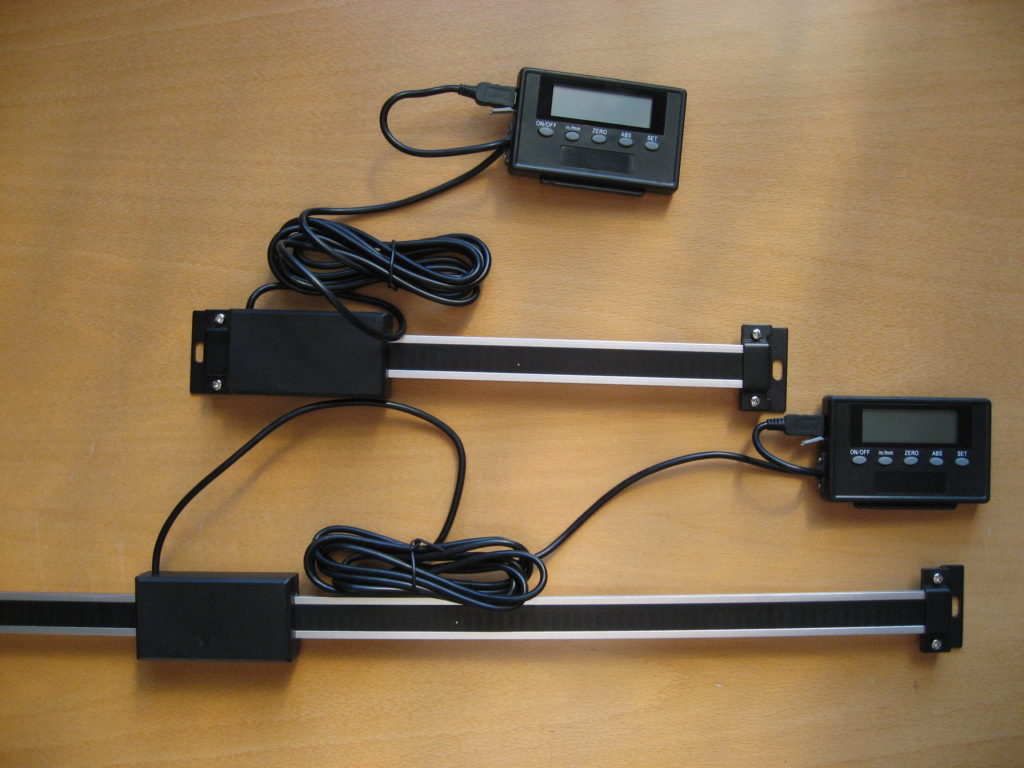

Mittasauvat ovat pituuksiltaan 150mm X suunnassa ja 600mm Z suunnassa. Sauvat ovat iGagingin ja hankittu ArcEurotradelta. Mukana tuli myös näytöt, joille ei projektissa sinäänsä ole käyttöä…

Liityntäelektroniikan pohjaksi valitsin minulla jo olevan Itead Studion Iteaduino BT mikrokontrollerin, jossa on vakio Arduino ominaisuuksien lisäksi Bluetooth yhteys.

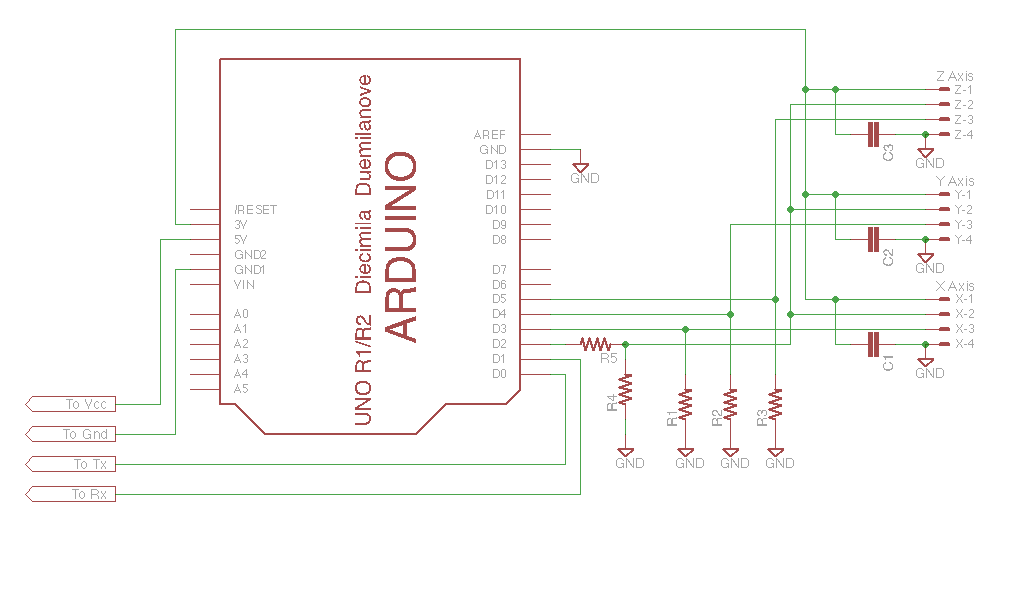

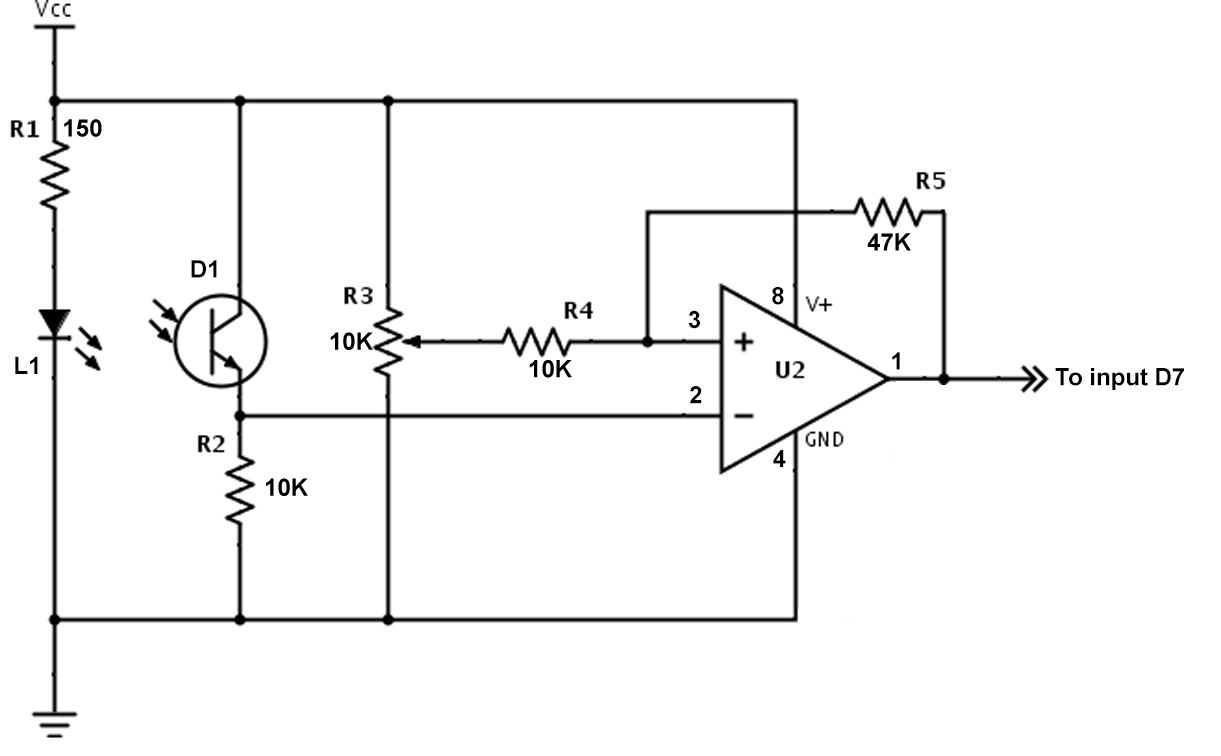

Shieldille rakennettavaksi jäi mittasauvojen liityntäpiiri ja karan kierrosnopeuden mittapiiri…

R1-3 = 10K R4 = 330ohm R5 = 220ohm C1-3 = 0,1uF kerko

Tarvittava koodikin löytyi ja vieläkin hieman jatkojalostettuna DRO_Arduino_Code.

Ei muuta kun komponentteja tilaamaan ja koekytkentöjä tekemään…
